Ищу сервис-мануал более свежей версии, чем имеющийся, E137790B так как мой трансивер имеет более новый релиз схемотехники и разводки плат! Если попадется, то плииз, кинте в меня любым доступным способом!

На FT-817 я поглядывал давно. Не столько как на полноценный трансивер, сколько как на второй всеволновый весьма качественный, по многим отзывам, приемник небольших габаритов. И как просто приемник, послушать эфир, сидя на природе (а может и сработать с кем-нибудь), и как контрольный приемник для самопрослушки при работе с Icom ic-7000 - "как это меня слышат другие". Некоторое время останавливала цена. Но мысли взять что-нибудь попроще, типа чистого приемника, например DEGENа или подобных "китайцев", переборола возможность там-же, на природе, не только послушать , но и повещать, если слушать совсем будет нечего! Имеющийся у меня Icom ic-7000 таскать во-первых, жалко, во вторых, 7000-ик только в режиме приёма потребляет около полутора ампер тока, а это лишние килограммы аккумуляторов или необходимость запитываться от автомобиля.
В итоге, когда появилось немножко лишних денег, решил все-таки прикупить "малыша". В Уфимских магазинах на тот момент в наличии такого оборудования не было, так как наши магазины таскают такой товар только под заказ, причём, по ценам, как будто сами пешком ходят в Москву! И я решил рискнуть и прикупить в интернет магазине. Из имеющегося выбора приглянулся только что открывшийся тогда интернет-магазин shop.radioscanner.ru . Не в последнюю очередь учитывалась авторитетность основного ресурса.

Сказано - сделано! Несколько "очень неспешно" покупка оформлялась неделю (видимо, сказывается становление бизнес-процессов в новом магазине), но в течении пары дней после перевода денег раздался звонок курьера EMS Почта России "Куда доставить?".

Итак, аппарат получен, но по семейным обстоятельствам неделю он из коробки не вынимался, и лишь в очередные выходные я с нетерпением вырвался за город проверить "чувствительность" и "шумность" аппаратика в "натуральных" условиях. Накануне поздно вечером достал "малыша" из коробки и второпях листая инструкцию, поставил на ночь на зарядку аккумулятор. Выбравшись за город и свернув на первую приглянувшуюся полянку, с ходу было проведена пара связей с местными радиолюбителями на 145.500 mHz на родную "резинку", а так-же несколько связей на 20 метрах в паре с автомобильной антенной MFJ-1620.
И всё!!! На большее встроенного аккумулятора не хватило. Конечно, с одной стороны, любой аккумулятор формирует свою ёмкость после 3-4 полных циклов заряд-разряд, что в дальнейшем, подтвердилось! Но впрочем, об источниках питания позже.
Впрочем, "первый блин оказался не совсем комом" и подтвердил практическую возможность работать малой мощностью и вполне приличным качеством сигнала, оцененным корреспондентами.
Конечно, сразу хотелось посмотреть внутренности конкретного экземпляра. Аккуратно было произведено вскрытие:

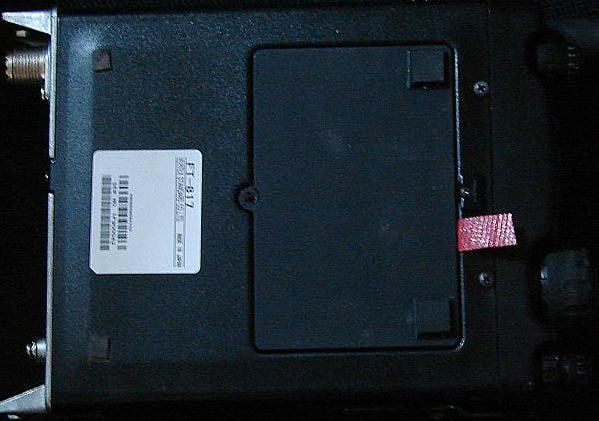

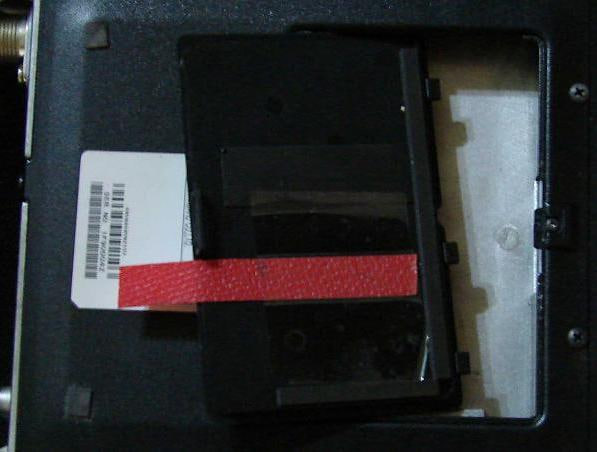

Смущают тонкие проводки, которыми подключается встроенная аккумуляторная батарея, хотя как для положительного, так и для отрицательного выводов используется по два провода (и по два контакта в слишком миниатюрном разъёме. Точно так-же, по два контакта на полюс я применил в "переходке" для самодельной Li-PO дополнительной батареи, но об этом позже).

Доброго времени суток. Подобной темы в данном разделе нет, поэтому думаю она будет полезна многих владельцам трансивера FT-817. Речь пойдет о сервисном меню, установках и полезной информации касающейся этого. Всем должно понятно, что сервисное меню это не поле для экспериментов и необходимо быть уверенным в своих действиях прежде чем менять настройки. Поэтому для облегчения общения с сервисным меню решил выложить таблицу с полным обьяснением каждого пункта сервисного меню в отдельности.



Номер меню	Название	Описание
01	HF1RXG	Регулировка усиления ПЧ для КВ диапазона 1 (0.1-<2.5 МГц.) Это регулировка смещения D1063 первого каскада ПЧ. Изменения смещения оказывают влияние на АРУ (AGC), показаний S-метра и работе NB(Noise Blanker), что сказывается на чувствительности приемника. Увеличение значений приводит к увеличению усиления ПЧ, но это не означает повышение чувствительности приемника.
02	HF2RXG	Тоже самое, что HF1RXG, только регулирует усиление ПЧ для участка КВ диапазона 2(2.5-<10.5 MГц.)
03	HF3RXG	Тоже самое, что HF1RXG, только регулирует усиление ПЧ для участка КВ диапазона 3 (10.5-<33.0 MГц.)
04	50MRXG	Тоже самое, что HF1RXG, только регулирует усиление ПЧ для диапазона 50 MHz (33.0-56.0 MГц.)
05	VHFRXG	Тоже самое, что HF1RXG, только регулирует усиление ПЧ для УКВ диапазона (108.0-154.0 MГц.)
06	UHFRXG	Тоже самое, что HF1RXG, только регулирует усиление ПЧ для УКВ диапазона (420.0-470.0 MГц.)
07	SSB-S9	Установка уровня необходимого для показания S9 S- метра в режимах AM/SSB/CW на всех диапазонах.
08	SSB-FS	Установка уровня необходимого для полной шкалы показаний S- метра в режимах AM/SSB/CW на всех диапазонах.
09	FM-S1	Установка уровня необходимого для показания S1 S -метра в режиме FM (Не работает в режиме WFM длядиапазона FM)
10	FM-FS	Установка уровня необходимого для полной шкалы показаний встроенного КСВ метра в режиме FM (Не работает в режиме WFM длядиапазона FM)
11	DISC-L	Установка нижнего порога срабатывания дискриминатора в режиме FM-N и FM. Обычно порог устанавливается на 3 КГц ниже рабочей(индицируемой) частоты. (Не работает в режим WFM).
12	DISC-H	Установка нижнего порога срабатывания дискриминатора в режиме FM-N и FM. Обычно порог устанавливается на 3 КГц выше рабочей (индицируемой) частоты. (Не работает в режим WFM).
13	FM-TH1	?? Возможно это установка нижнего порога срабатывания шумоподавителя SQL.
14	FM-TH2	?? Возможно это регулировка значения диапазона срабатывания шумоподавителя SQL.
15	FM-TI1	Назначение данной функции неизвестно, но похоже это оказывает эффект на работу шумоподавителя во время наличия сигнала на входе приемника. (Возможно это регулировка постонной времени срабатывания шумоподавителя )
16	FM-TI2	Назначение данной функции неизвестно, но похоже это оказывает эффект на работу шумоподавителя во время наличия сигнала на входе приемника. (Возможно это регулировка постонной времени срабатывания шумоподавителя )
17	VCC	Калибровка показаний встроенного вольтметра. Вольтметр будет показывать напряжение, равное 1/10й отображаемого текущего значения калибровки, приведенного к напряжению питания (на момент калибровки) Фактическое значение калибровки используемое для расчета показаний напряжения батареи хранятся в EEPROM в ячейке памяти 0x53.
18	HF1-IC	Установка максимального значения потребляемого тока трансивера в режиме передачи в КВ диапазоне 1 (0.1-<2.5 MГц.) Это защита от превышения тока потребления оконечного каскада и измеряется падением напряжения на одной из обмоток T1035. Повышение значения = увеличение предела значения максимального тока.
19	HF2-IC	Тоже самое, что HF1-IC только для КВ диапазона 2.
20	HF3-IC	Тоже самое, что HF1-IC только для КВ диапазона 3.
21	50M-IC	Тоже самое, что HF1-IC только для диапазона 50 МГц.
22	VHF-IC	Тоже самое, что HF1-IC только для УКВ диапазона (VHF).
23	UHF-IC	Тоже самое, что HF1-IC только для УКВ диапазона (UHF).
24	HF1-HI	Установка уровня выходной мощности в режиме HI (5 Вт) для КВ диапазона 1. Меньшее значение = малая мощность.
25	HF1-L3	Установка уровня выходной мощности в режиме L3 (2.5 Вт) для КВ диапазона 1.
26	HF1-L2	Установка уровня выходной мощности в режиме L2 (1 Вт) для КВ диапазона 1.
27	HF1-L1	Установка уровня выходной мощности в режиме L1 (0.5 Вт) для КВ диапазона 1.
28	HF2-HI	Тоже самое, что HF1-HI только для КВ диапазона 2.
29	HF2-L3	Тоже самое, что HF1-L3 только для КВ диапазона 2.
30	HF2-L2	Тоже самое, что HF1-L2 только для КВ диапазона 2.
31	HF2-L1	Тоже самое, что HF1-L1 только для КВ диапазона 2.
32	HF3-HI	Тоже самое, что HF1-HI только для КВ диапазона 3.
33	HF3-L3	Тоже самое, что HF1-L3 только для КВ диапазона 3.
34	HF3-L2	Тоже самое, что HF1-L2 только для КВ диапазона 3.
35	HF3-L1	Тоже самое, что HF1-L1 только для КВ диапазона 3.
36	50M-HI	Тоже самое, что HF1-HI только для диапазона 50МГц.
37	50M-L3	Тоже самое, что HF1-L3 только для диапазона 50 МГц.
38	50M-L2	Тоже самое, что HF1-L2 только для диапазона 50 МГц.
39	50M-L1	Тоже самое, что HF1-L1 только для диапазона 50 МГц.
40	VHF-HI	Тоже самое, что HF1-HI только для УКВ диапазона (VHF).
41	VHF-L3	Тоже самое, что HF1-L3 только для УКВ диапазона (VHF).
42	VHF-L2	Тоже самое, что HF1-L2 только для УКВ диапазона (VHF).
43	VHF-L1	Тоже самое, что HF1-L1 только для УКВ диапазона (VHF).
44	UHF-HI	Тоже самое, что HF1-HI только для УКВ диапазона (UHF).
45	UHF-L3	Тоже самое, что HF1-L3 только для УКВ диапазона (UHF).
46	UHF-L2	Тоже самое, что HF1-L2 только для УКВ диапазона (UHF).
47	UHF-L1	Тоже самое, что HF1-L1 только для УКВ диапазона (UHF).
48	HF1TXG	Установка усиления ПЧ в режиме передачи для КВ диапазона 1. Производиться путем изменения смещения D1017. Меньшее значение = меньшее усиление каскада ПЧ.
49	HF2TXG	Тоже самое, что HF1TXG только для КВ диапазона 2.
50	HF3TXG	Тоже самое, что HF1TXG только для КВ диапазона 3.
51	50MTXG	Тоже самое, что HF1TXG только для диапазона 50 МГц.
52	VHFTXG	Тоже самое, что HF1TXG только для УКВ диапазона (VHF) .
53	UHFTXG	Тоже самое, что HF1TXG только для УКВ диапазона (UHF) .
54	HF1POM	Калибровка показаний измерителя мощности (RF Power Meter) для КВ диапазона 1.
55	HF2POM	Калибровка показаний измерителя мощности (RF Power Meter) для КВ диапазона 2.
56	HF3POM	Калибровка показаний измерителя мощности (RF Power Meter) для КВ диапазона 3.
57	50MPOM	Калибровка показаний измерителя мощности (RF Power Meter) для диапазона 50 МГц.
58	VHFPOM	Калибровка показаний измерителя мощности (RF Power Meter) для УКВ диапазона (VHF).
59	UHFPOM	Калибровка показаний измерителя мощности (RF Power Meter) для УКВ диапазона (UHF).
60	ALC1-M	?? Возможно это калибровка показаний индикатора ALC при отсутствии сигнала.
61	ALC-M	?? Возможно это калибровка показаний индикатора ALC с помощью эталонного сигнала.
62	HF1-RV	Установка чувствительности детектора мощности (PREV) для встроенной защиты от высокого КСВ в КВ диапазоне 1. Увеличение значения равнозначно уменьшению чувствительности детектора, а значит и реагирование на значения высокого КСВ.
63	HF2-RV	Тоже самое, что HF1-RV, только для КВ диапазона 2.
64	HF3-RV	Тоже самое, что HF1-RV, только для КВ диапазона 3.
65	50M-RV	Тоже самое, что HF1-RV, только для диапазона 50 МГц.
66	VHF-RV	Тоже самое, что HF1-RV, только для УКВ диапазона (VHF).
67	UHF-RV	Тоже самое, что HF1-RV, только для УКВ диапазона (UHF)
68	CW-CAR	Установка уровня несущей в режиме CW. Меньшее значение – малая мощность.
69	AM-CAR	Установка уровня несущей в режиме АМ. В принципе это установка уровня несущей на 6дб по отношению к уровню максимальной мощности в режиме АМ. Меньшее значение – малая мощность.
70	DEV-W	Регулировка уровня девиации сигнала FM "Normal" в режиме передачи - приблизительно +- 5 KГц. (Замечание: Это НЕ регулировка усиления микрофона и нерекомендуется увеличивать до максимального значения) Меньшее значение – уменьшение пика дивиации.
71	DEV-N	Регулировка уровня девиации сигнала FM "Narrow" в режиме передачи - приблизительно +- 2.5 KГц. (Замечание: Это НЕ регулировка усиления микрофона и нерекомендуется увеличивать до максимального значения) Меньшее значение – уменьшение пика дивиации.
72	M-MTR	Калибровка чувствительности показателя MOD.
73	CTCSS	Установка значения девиации для CTCSS тона – приблизительно в пределах +-700 Гц. Меньшее значение = уменьшение девиации
74	DCS	Установка значения девиации DCS (Digital Coded Squelch) кода – приблизительно в пределах +-700 Гц. Меньшее значение = уменьшение девиации.
75	LSB-CP	Установка середины полосы пропускания SSB фильтра в режиме LSB для приемного и передающих трактов.
76	USB-CP	Установка середины полосы пропускания SSB фильтра в режиме USB для приемного и передающих трактов.

Все изменения и модернизации вы проделываете на свой страх и риск!
Если вы не уверены в правильности своих действий,
обратитесь к сертифицированным специалистам!

Хочу обратить внимание на следующее обстоятельство: работая с современной микроэлектноникой, нужно беречь её от статического электричества. Пробой от статики может проявить себя не сразу, а спустя некоторое время, и вы никак не будете связывать выход из строя какого-либо элемента со статикой. Особенно это актуально зимой в современных квартирах с пластиковыми окнами, влажность воздуха в которых, как правило, очень низкая, а пластиковых покрытий и синтетики - много! Поэтому, для уменьшения риска повреждения электроники от статики надо пользоваться заземленным паяльником, а так-же очень желательно обеспечить снятие с себя статического электричества. Я для этого использую вот такой "Антистатический браслет". К сожалению, для этого надо иметь нормальное электрическое заземление, что есть к сожалению, не у всех (у меня есть!).

Для этого после некоторого выбора в магазинах сотовой связи была приобретена гарнитура для сотового телефона SONY ERICSSON K750. Решающим значением в выборе оказалось наличие в корпусе микрофона стандартного разъёма 3,5 mini-jack для головных телефонов. Теперь миниатюрную гарнитуру можно использовать, в зависимости от условий работы, как миниатюрный манипулятор, совместно с громкоговорителем, так и с головными телефонами.
Для использования совместно с трансивером телефонная гарнитура была немного переделана.
Схема переделки. Только обратите внимание, что на схеме трансивера в сервис-мануалах почему-то нумерация выводов RG-45 перевернута относительно общепринятой в ethernet технологиях. На моей схеме показаны обе нумерации.
В самом выносном микрофоне телефонной гарнитуры необходимо перепаять пару проводов. Для этого корпус несложно разбирается, так как данная гарнитура к счастью, имеет не склеенный, а разборный корпус; достаточно лишь тонким лезвием раздвинуть половинки корпуса. Во-первых, надо отключить незаземленный контакт кнопки от цепи микрофона. Во-вторых, переключить провод от среднего вывода гнезда головных телефонов на освободившийся свободный контакт кнопки. Теперь кнопка будет подключена отдельным проводом, который пойдет к контакту TRX гарнитурного разъёма трансивера, в качестве которого применен широкораспостраненный компьютерный разъём RG-45 с небольшим кусочком мягкого многожильного 4-х парного кабеля (такой применяется в "фирменных" пачкордах), одножильный кабель, боюсь, быстро сломается при активном пользовании.
Снятую перемычку от кнопки к микрофону необходимо установить между средним и крайним (сигнальным) контактами гнезда головных телефонов mini-jack, т.е соединить вместе левый и правый каналы наушников. Не показанный на схеме, но как правило, имеющийся в наличии в любой телефонной гарнитуре конденсатор в пару тысяч пикофарад, включенный параллельно микрофону, желательно оставить. Это снизит вероятность наводок и возбудов. Проходной конденсатор от конденсаторного микрофона к трансиверу первоначально был опробован 0.22 мкФ, однако, в процессе тестового прослушивания был заменен на менее емкий, 0,1 мкФ. - многовато было низких частот. Дальнейшее уменьшение емкости делает голос совсем сухим и скрипучим (хотя и более "спортивным").
Дополнительные элементы гарнитуры были размещены навесным монтажом в пластмассовом кожухе разъёма телефона SONY ERICSSON К-750, и после проверки работоспособности залиты термоклеем из клеевого пистолета. Так-же в конструкцию добавлен стереофонический 3,5 mini-jack, который по необходимости, вставляется в соответствующее гнездо головных телефонов трансивера, отключая при этом встроенный громкоговоритель. Такая конструкция позволяет подключать, во-первых, любые головные телефоны с 3,5мм джеком, во-вторых, телефоны можно подключать как к миниатюрной гарнитуре, так и непосредственно к трансиверу, как удобнее в данном случае, а микрофон миниатюрной гарнитуры можно в таком случае, использовать как миниатюрную тангенту.

FT-817 Speaker Mic Plug by DH1ND. Разъём для подключения к FT817 манипулятора со встроенным динамиком и конденсаторынм микрофоном. Нечто подобное я тоже в своё время проделывал, но тут все сделао серьезно, корпус напечатан на 3D принтере.
Архив с 3D файликами

Portable and Emergency Power Considerations for the FT-817


Being a discussion of the FT-817's power consumption and requirements for portable and emergency power use let's start out by quoting the FT-817ND's specifications as listed in the manual for reference. For the sake of all of my discussions please assume the unit requires a negative ground and the stock MH-31 microphone is used. Also a W4RT SSB filter is installed.
Yaesu Quoted Power Requirements
-----------------------------------------------
Normal Supply Voltage: 13.8 VDC
Operating Voltage: 8.0 to 16.0 VDC

Receive Current: 450mA
Receive Current Squelched: 250mA
Transmit Current: 2000mA (2 Amps)

My Observations
------------------------------------------------
Running from an external 12v 5000mah lead acid battery on 3.97Mhz LSB with back light and LED's enabled.
Receive Current: 350mA
Receive Current Squelched: 350mA
4.5w Transmit Current: 1790mA
2.5w Transmit Current: 1381mA
1.0w Transmit Current: 1050mA
0.5w Transmit Current: 890mA

Running from an external 12v 5000mah lead acid battery on 3.97Mhz LSB with back light and LED's disabled.
Receive Current: 310mA
Receive Current Squelched: 310mA
4.5w Transmit Current: 1770mA
2.5w Transmit Current: 1361mA
1.0w Transmit Current: 1010mA
0.5w Transmit Current: 850mA

Running from an external 12v 5000mah lead acid battery on 52.525Mhz FM with back light and LED's disabled.
Receive Current: 290mA
Receive Current Squelched: 290mA
4.5w Transmit Current: 1600mA
2.5w Transmit Current: 1270mA
1.0w Transmit Current: 970mA
0.5w Transmit Current: 840mA


Powered Down
Idle Current: 10mA
Now with all that said its pretty plain to see that the 817 requires a fairly substantial amount of current for a QRP rig, especially when compared to some of the typical home brew QRP rigs or Elecraft's K2 but one should keep in mind that this is a commercially designed rig that is microprocessor controlled and covers from 160m thru 70cm (more or less) in all modes where a homebrew CW only radio can get by drawing significantly less current with out all the extra bells and whistles..
Internal Batteries
If you are planning to use your FT-817 in portable mode (hiking, biking, camping, etc...) I would highly recommend dumping the Yaesu supplied internal battery no matter if you own an original FT-817 or the FT-817ND as at best the factory supplied battery is only 1700mAh and there are significantly higher capacity batteries available that are completely compatible with the internal charging circuit.
The most basic way to improve your internal battery capacity is to use the supplied "AA" battery holder with 2300mAh to 2700mAh AA cell NiMH batteries that are currently available (Jun '06). If you wish to charge these cells with the radios' internal charger you will need to disconnect the battery trays green wire. (Warning, do not attempt to charge non-rechargeable batteries in the tray. With the green wire disconnected the radio will try to charge any cell installed in the tray if you turn the charge timer on.) The problem with using the internal charger to charge any battery is that it only supplies a few milliamps of current. The supplied NiMH 9.6v 1400mAh pack requires 8 hours to charge, a 2300mAh pack requires two 8 hour cycles for a total of 16 hours. Here's the problem with the internal charger, 16 hours of charge time for 3 to 4 hours of runtime, a terrible tradeoff in my opinion...
The other option to charge when using the "AA" battery tray is to use one of the many 1-2 hour individual cell quick chargers that are available at most department and hardware stores. The down fall of this approach is that you end up frequently opening the battery cover (which is somewhat difficult to operate). Also you should be aware that wires and connectors for the battery tray are quite frail/delicate and could easily break or wear out with frequent swapping of the internal battery or cells.
The other option for the internal battery is to buy an after market battery pack which is the option I chose after quite a lot of deliberation. Of the different after market packs available I decided on W4RT's "One-Plug Power" 9.6v 2300mAh NiMH battery pack for its' self resetting fuse, thermal and over current protection, external charging option, and the fact that it disconnects itself from the radio when the external quick charge jack is used. Now I am quite capable of making my own battery packs and have made several external ones for for use with my 817 but in the interest of saving time and the fact that W4RT's battery pack is very reasonably priced (as compared to ordering all of the parts and making my own) I found it couldn't be beat.
In the beginning I have been running the W4RT battery pack through multiple charge/discharge cycles using my radios internal charger to condition the cells but ultimately the 16 hours it takes to charge the pack is just to impractical. Now W4RT does sell their "One Fast Charger" that connects to the packs external charging jack which will charge the pack in ~2 hours but the thing looks like a clumsy multiple piece hunk'o'junk (sorry W4RT, I like many of your products but this one just seems sub-standard) which would not lend itself easy to travel with, even more limiting is the price and the fact that it requires AC power to charge with.
After doing some research I discovered Maxims' MAX712 charge control IC chip on Maxims' website at http://www.maxim-ic.com. Reviewing their white papers they even supply the perfect circuit/schematic to deploy it. The thing that makes this option the one for me is that I am addicted to solar energy and solar panels for all of my amateur radio work and I can design this circuit to run off of the 12-16VDC that my solar panels typically supply so I can not only continue to keep my hobby independent from the grid but can charge my batteries anywhere I might be as long I have a partly sunny day or the 13.8v supplied by most cars these days. When I've completed the design of my charger I will post it here for all to use free of charge, no pun intended ;-)
External Power
The FT-817 is much more flexible when it comes to external power sources as can run on anything from 8 to 16VDC as long as it can supply a minimum of 500mA current (Note: At 500mA external supply current I recommend having an internal battery installed if you are planning to transmit as the radio will fall back to the internal battery if it needs more than 500mA such as when transmitting)
My 817 follows me around the house most of the time running off of one of my 12v, 5000mAh lead-acid batteries which I charge with ~10w of solar panels, by the time one is run down (about two days of monitoring with about 30 min talk time per day) the next has been recharged (even on cloudy days). Just for reference I am self employed and work from my home office. I also have a 40w solar panel array residing on my roof which is connected full time to my ham shack and base equipment. The 10w portable cell is enough to run the radio in receive mode but does not supply enough current for transmit but it does a nice job of trickle charging my 12v, 5000mAh lead-acid batteries. The 10w panel supplies about 560mA in full sun. The 40w array on my roof can supply ~3.3A and is more than enough to run my 817 in full 4.5w transmit mode (Note: I use a solar charge controller to limit the arrays voltage, without the controller the array can supply as much as 21VDC under low/no load conditions which would most likely fry my favorite radio.) I originally acquired the 12v, 5000mAh lead-acid batteries for extended use with our HT's on ARES/RACES events which last for days but are rather heavy and clunky in the hip pouches we use.

04.03.2013 Не выдержал, на той неделе заказал, на этой должна платка подойти, все-таки из Москвы, не из штатов!

06.03.2013 Сегодня забрал с почты конвертик с DSP. Все подготовлено к установке в гарнитуру MH-31. Вечером подключил выход DSP к входу звуковой карты компа, запитал от USB (так что программировать можно и без подачи внешнего питания.) Звук оказался достаточно приятным, эквалайзер хорошо реагирует на изменение частотной характеристики. Два набора предустановок (переключаемых заземлением ноги - обход) - можно сделать два полноценных варианта настроек. Чувствительность микрофона вполне достаточная для работы в манипуляторе, но будет маловата для внешнего микрофона. При включении компрессора усиление по входу автоматически добавляется - более ничего перестраивать не надо. Очень большой диапазон регулировки выходного сигнала. Есть некоторые неудобства при программировании, заключающиеся в том, что после каждого изменения регулировок надо делать заливку конфига, но это мелочи! Что не понравилось - работа шумоподавителя! В звуке сразу появляется неприятный фон, похожий на наводку 50 Герц, но это не наводка... Видя, что стоит текущая прошивка 1.1 а на сайте автора есть уже 2.0 для качественного звука, попробовал перезалить! Делается это все легко и просто, но отличия незначительные, откройте скриш-шоты и сравните сами. 1.1 и 2.0. Отличаются рядом частот эквалайзера 1.1: 50-100-200-400-800-1600-2400-3200, 2.0: 31-63-125-250-500-1000-2000-4000. Во второй версии полоса обрабатываемых частот шире и снизу и сверху, но мне кажется, что все-же более оптимальным для радиолюбительских целей является все-таки первый набор частот. Хотя тут дело вкуса.

Прим. RM9WY В дальнейшем списался с автором проекта и выяснил - при включении шумоподавителя поднимается тактовая частота процессора DSP и заметно возрастает ток потребления. Если при этом источник питания имеет некоторое повышенное внутренне сопротивление, возможна просадка напряжения питания, что и приводит к искажениям. В моём случае, электролитический конденсатор 220 мкФ, подключенный непосредственно паралельно точкам питания на DSP решил проблему.

В любом случае, устройство достойное, попробую внедрить DSP в трансивер FT-817. Планирую вставить его в тракт передачи и внутрь корпуса, не в гарнитуру, которой я не пользуюсь почему-то. При этом, надеюсь, что можно будет стандартной регулировкой трансивера - "уровень микрофона" регулировать уровень на входе DSP, а выходнй сигнал можно точно установить программированием уровня выхода DSP.



Для управления выбором сета настроек сначала хотел задействовать моду трансивера - для FM один сетап,для SSB другой. Это позволило бы обойтись без дополнительных переключателей, однако все таки решил иметь возможность использовать оба сетапа независимо от моды трансивера. Для этого вживил в трансивер микропереключатель, стараясь минимизировать слесарные работы. Корпус микропереключателя напаян на точки крепления штатного микропереключателя "наушники-громкоговоритель". Фотки ниже иллюстрируют получившееся:



Следующей проблемой стал выбор места установки платы DSP. Учитывая плотность компоновки FT-817 задача непростая. Наиболее простое место - это в "брюшке" трансивера, вместо встроенного аккумулятора.
Однако, при внимательном рассмотрении было найдено еще два потенциальных места: над контурами ПЧ и у задней стенки. Во втором варианте казалось, можно даже вывести USB гнездо DSP на заднюю стенку. Но при внимательном рассмотрении стало понятно, что толщина стенки слишком большая, и обыкновенный разьем не войдет полностью в гнездо. Да и пилить корпус тоже не сильно хотелось - я вообще-то противник излишнего вмешательства в аппаратуру. В итоге, решил ставить над контурами ПЧ, а для обеспечения защиты от помех и гарантированной изоляции делатей на нижней стороне DSP решил сделать тонкую прокладку из расслоёного фольгированного стеклотекстолита, причем фольгой вниз, к корпусам контуров, и даже заземлив слой фольги на массу трансивера. Решил использовать тонкий двух-сторонний скотч как для крепления прокладки к контурам, так и для крепления самой платы DSP к прокладке. Вот так:

15.06.2013 Закончил вживление и настройку DSP. Полностью выполнить задуманное так и не удалось, и для регулировки чувствительности микрофона пришлось поставить дополнительный потенциометр, выведенный наружу под маленькую отверточку.



Надеюсь, часто прибегать к отвертке не придется, так как динамический диапазон компрессора довольно велик, да и несколько разновидностей гарнитур, используемых мною, имеют примерно одинаковые выходные напряжения. Самопрослушивание через эфир на стоящий рядом ic-7000, отлично принимающий сигналы FT-817, не смотря на то, что "малыш" работает на резистивную нагрузку, дало неплохие результаты. Вот только побаиваюсь я оценок наших операторов - больно уж сильна "вкусовщина" и любовь к "ДЭМШевому" звучанию "зеленой техники". Зря боялся! Выбрался на пару часов за город потестить DSP в эфире! Провел несколько связей на УКВ с местными радиолюбителями и пару связей на 14 мГц. с Владимиром RN6DZ и Валерием RK6AH. Интересно не то, что оба дали оценки 59+ (это заслуга их многоэлементных антенн и хорошего прохождения), а то, что хорошо оценили качество сигнала! Правда, по их оценкам, разница в режимах DSP не сильно заметна. Есть над чем ещё поработать!

19.01.2014 Полугодовая эксплуатация DSP показала его как положительные стороны, так и отрицательные. Плотный, частотносбалансированный сигнал с едва заметной реверберацией (значение величины реверберации =1) обращает на себя внимание корреспондентов и положительно настраивает их на работу со станцией, вещающей малой мощностью! Практически всегда отвечают максимум со второго раза (ну конечно, за исключением свалок, там и киловат мало помогает). Однако, главная проблема, которую мне так и не удалось решить - это помехи от работающего процессора на приёмник трансивера, особо заметно проявляющиеся при включенном в DSP шумоподавителе. Кристальный эфир в чистом поле регулярно разбавляется "пораженками". Особо напрягает пораженка на 145.500 - вызывной частоте УКВ. Никакая экранировка несколькими слоями алюминиевой фольги и ее заземление в различных точках хоть значительно уменьшила помехи, полностью избавится от них не смогла. Наиболее вероятно это из-за места расположения платы DSP - непосредственно на контурах ПЧ - единственного, за исключением отсека питания, реально возможного места расположения. Да и потребляемый ток во время приёма от встроенных аккумуляторов заметно вырос и сократил время работы.

В "Икее" попался мне такой вот наборчик пластиковых коробочек для пищи REDA От множества подобных он отличался наиболее подходяжими габаритами, и что самое главное, практически вертикальными стенками (подавляющее количество различных пластиковых контейнеров имеют трапециидальный профиль или сильно полукруглые нижние части).

Некоторым недостатком данного контейнера является то, что его размеры "впритык", и ручки трансивера практически упираются в стенки контейнера, что не есть "гуд" для безопасности ручек. Поэтому, дополнительно была изготовлена вставка из вспененного полиэтилена, во-первых, в какой то степерни перераспределяющая возможные нагрузки на боковые стенки, во-вторых, поднимающего трансивер до верхнего края контейнера, а в третьих, позволяющего под трансивером перевозить плоские принадлежности, например запасные аккумуляторы. Смотрим:



Иногда, выезжая на природу, хочется не только поработать в эфире, но и послушать. И не только радиолюбительские частоты, но и другие. Например, авиа. Ставить для этого какую-либо внешнюю антенну излишне, да и "светиться" лишний раз не очень хочется. В таких случаях вполне подойдет штатная "резинка", приемлимо принимающая в довольно широком диапазоне частот. Да вот только брать ее с собой я регулярно забываю :-) Обычно все сборы заключаются в забрасывание в рюкзак пластикового ящика с всем необходимым. Вот я и призадумался, как бы туда постараться помеcтить "резинку". И после внимательного изучения пустот, заполненных пористым материалом, место для антеннки нашлось, правда, только в разобранном виде. 5 минут работы острым ножом и "резинка" заняла своё место в мобильной упаковке! Фотка открывается в большом размере. Обведены цветом места расположения половинок антеннки.

За прошедшее время опыт выездов "в поля" показал необходимость изменить устройство мобильной упаковки FT-817ND Отденльная коробочка с мелочёвкой хоть и хороша сама по себе, однако не позволяет, например, разместить в единой упаковке головную гарнитуру. Да и при поперечном размещении трансивера в коробке ручки трансивера все-же упираются в стенку коробки, и реально, оказываются незащищенными от ударов снаружи. Хоть я и стараюсь не допускать механическогго воздействия на упаковку, но в жизни все бывает... Поэтому, после некоторых умственных изысканий и моделирования внутренне устройство упаковки было переделано. Смотрим: (картинки как всегда, увеличиваются при клике по ним)

В качестве корпуса конструкции был выбран Корпус защитный BOX-G006 размерами 61х35х23 мм. Очень бы хотелось найти подобный корпус длиной во всю глубину трансивера, от "морды" до "зада", но поиски ни к чему не привели, а делать самому было лень. Зато "хотелок" затолкать в него можно было бы больше! Может быть, когда нибудь, зимой, соберусь и сделаю желаемый корпус из тонкого фольгированного стеклотекстолита, а пока... Некоторое время вертел корпус вместе с трансивером, по типу Крыловской "мартышки с очками", но в результате получилось придумать быстросьемное крепление на штатное "ухо" для ремня, и фиксирующееся за счет защелки разъёма RG-45, широко распостраненного в телекоммуникационной аппаратуре. Надо только предусмотреть небольшое отверстие в корпусе напротив ушка защелки разъёма для тонкого шила или подобного предмета, иначе снять потом коробочку с трансивера будет проблематично! Крепежная пластина сделана из тонкой стали от корпуса старого компьютерного БП, которых всегда навалом у любого АЙТИишника. Средняя точка пластины опирается на две, скрученные друг с другом, стойки от "материнских" плат. Есть еще один вариант крепления коробочки к трансиверу, более простой, но менее изящный с точки зрения снятия-установки. Примечательно , что ширина петли для крепления наплечного ремня в точности соответствует внутреннему размеру выбранной мною коробочки, что немаловажно. Поэтому еще одна непроверенная возможность крепления - это заменить два винта крепления петли наплечного ремня на две стойки от материнских плат (вообще, эти стойки встречаются нескольких диаметров и шагов резьбы, поэтому варианты найти подходящую есть), и закрепить коробочку двумя винтами, вкрученными в эти стойки. На "худой конец", просто найти два длинных винта, чтобы длины хватало пройти коробочку "насквозь", подобрав винты с подходящей к трансиверу резьбой. Короче, варианты есть!
Есть еще желание вживить в оставшееся пустое место в коробочке миниатюрный манипулятор для СW.
P.S.К сожалению, за прошедший после изготовления этой примочки год я ей практически и не пользовался...

Владимир, UN7TAE прислал заметку по варианту включения режима FAST:
Недавно у меня возникла проблема, а как активировать режим FAST, то есть быструю перестройку без подключенной тангенты? Это полезно заядлым телеграфистам, чтоб не таскать с собой лишний груз и хвост в виде тангенты. Через меню никак. Тогда я взял наконечник патч-корда, выдрал все провода и оставил только номер 1 и один из земляных, пойдут 2-й или 5-й. Воткнул кнопку и получил вот такую заглушку с кнопкой на торце. Клик по ней заменяет кнопку FST на тангенте. Может кому еще будет полезно. Фото прилагаю.
С уважением UN7TAE, Владимир

Cайтик с кучей видео с одноименным трансивером в главной роли.

Доработка YAESU FT-817 до стандарта MIL-STD: Статья на японском языке, но подробные фотографии и схемы позволяют понять, что к чему!

Dan - YO3GGX, выложил то, что я давно хотел сделать, но так и не собрался - как построить недорогой USB+SOUND интрефейс для трансивера из готовых плат различных "китайских" гаджетов, со схемами, объясняющими внутренние коммуникации.

На всякий случай сделал себе копию этого материала Ориuинал этого файла лежит здесь: http://www.yo3ggx.ro/FT817_DIY_data_modes_interface.pdf

На форуме РАДИОСКАННЕР один их участников выложил график замера выходной мощности раскрытого на передачу трансивера FT-817.
Вот, что я намерял, чувствительность пока посмотреть нечем. Местные колебания на КВ, похоже, вызваны погрешностью измерительного прибора — китайского 8-битного осциллографа.
Повод призадуматься для любителей лоу-бенда - не стоит пытаться забивать "зеленые" гвозди микроскопом. Характиристика обьясняется особенностями полосовых фильтров.
Cтянуто отсюда

If you are using an RF Voltmeter the readings are 0.5W=5v 1W=7v 2.5W=11v 5W=16v 10W=22v 12W=24v 14=26v. For 50 Ohn load.

Интересная и очевидная мысль G4HUK о простой замене функционала внешней клавиатуры для быстрого выбора диапазона - Читать на сайте автора- на английском, но там и так все понятно без перевода.

Еще один вариант подставки для 817 трансивера. На сей раз из коробки для компакт-дисков, авторства KR1ST
CСылка на оригинальный пост

А эту заметку с форума я не мог не перепостить!
feri пишет:
"817 тый, прошел две войны в Косово и Македонии , носился в ранце , рюкзаке , и иногда на экипировке , использовался в основном как резервный аппарат , попадал в дождь снег грязь пыль , выбрации всякого рода в вертушках бронетранспортерах и т.д , до сих пор работоспособен."
Фотка справа лишь подтверждает правдивость этих слов.
P.S. Немного продолжения про использование FT-817 в "нерадиолюбительских" условиях.

Форум на ФОНАРЁВКЕ, посвященный литиевым аккумуляторам. Много трепа, но и довольно много поелзной информации по данному типу аккумуляторов.

Android CAT application for FT817 transceiver YO3GGX Описан не только просто вариант безпроводного САТ-интерфейса, но и программа управления FT-817 под ANDROID, а так-же пара вариантов USB CAT SOUND интрефейсов для любого из YAESU (а изменив разъёмы подключения к трансиверу, к почти любому другому.) Подобный интрефейс я несколько лет назад сделал для своего Icom ic-7000, но так и не собрался описать это детально! Спасибо, DAN!

A Speech Processor for the FT-817 - Information from eHam and Ok1CDJ на SSM2165 смотреть оригинальную статейку

Хорошая статейка про NiCa и NiMh аккумуляторы, методы зарядки.

Вот Роман на радиосканере поделился своей версией чехла для FT-817:
"Вот, кстати, похвастаюсь. Модернизировал чехол, купленный в Сплаве для Р-392 Из туристического коврика вырезал и склеил суперклеем "подкладку", вырезал отверстия для тангенты и разъёмов питания а антенного. Дырочки под динамик сделал тоже. В общем, с моими не совсем ровными руками вроде неплохо получилось."

Прошу прощения за качество, снято в темноте сотовым телефоном
