Антенный Анализатор AA-330 - опыт эксплуатации, проблемы, ремонт, доработки Антенный Анализатор AA-330 - непростой опыт общения
15.02.2009
К написанию этого текста меня сподвигло очередное, прочитанное на одном из форумов сообщение о проблеме с АА-330 при подсоединении через конвертор USB-COM
Проблема довольно насущная, учитывая, что современные ноутбуки как правило, НЕ ИМЕЮТ COM-портов, а стационарный компьютер на крышу не потащиш :-)
Про прибор уже очень много сказано, как хорошего, так и не очень, особо повторяться не буду, скажу лишь личное мнение - неплохой показометр для домашнего конструирования с приемлимой точностью за приемлемую цену.
На своём сайте
http://radiodesign.ru/category/aa-330 Автор прибора предупреждает:
ВНИМАНИЕ ! За любые самостоятельные доработки прибора разработчики не несут никакой ответственности!!!
ВНИМАНИЕ ! На прибор и программное обеспечение все права защищены. Любое комерческое использование данной конструкции, программного обеспечения, а также материалов по описанию изделия преследуется по закону !
На устранение досадных недоработок, а так-же , на выполнение своих обещаний по доработке и публикации доработанных версий программного обеспечения авторы "положили"... Коммерция как всегда, победила.
Я (RA9WOY) НЕ преследую каких-либо комерческих целей, тем более, что практически, вся, нижеследующая информация (кроме ссылок) является результатом собственных исследований, я считаю вправе опубликовать её!
Проблема неработы АА-300 и конверторов USB-COM существует, и причина её скорее всего кроется в программе Antenna Analyst 1.1 для использования прибора совместно с компьютером.
У меня есть с пяток USB-COM конверторов на различных чипах, и ВСЕ отлично работают с
огромным количеством различного телекоммуникационного оборудования у
меня на работе...
и с АА-330 они тоже работают в терминальном режиме...
Небольшое исследование протокола взаимодействия AA-330 и компьютера описано далее.
Все команды переданы и приняты с помощью USB-COM конвертора Rovermate на чипе PL-2303. Абсолютно аналогичым образом происходит взаимодействие и с аппаратным COM-PORTом компьютера.
В качестве терминальной использована программа PuTTY Release 0.60
COM-PORT должен быть настроен со следующими параметрами: 9600 8bit N 1
Прим. Скорость обмена, вопреки попадающимся мнениям, только 9600 !
Для считывания команд, выдаваемых программой Antenna Analyst 1.1, прилагаемой к антенному анализатору, использовался простой стенд:
порты COM1 и COM2 обыкновенного компьютера были соеденены нуль-модемным кабелем.
Для простоты можно соеденить выводы портов по такой схеме:
COM1 и COM2 2 3 3 2 5 5Остальные выводы нужно оставить свободными (да и в анализаторе они не используются)
0 010000 100000 1 100000 200000 2 200000 300000 3 010000 300000 4 280000 297000 5 248900 249900 6 210000 214500 7 180680 181680 8 140000 143500 9 101000 101500 : 070000 073000 ; 035000 040000 < 018000 020000
S 248900 249900 02 1.09,0050,000.0 - - - - - - - - 1.09,0051,000.0 E
1.09 SWR 0050 R 000.0 Хзавершается цикл сканирования символом E (очевидно, признак - END) В файле prim.txt записан результат выданных данных от замера резистора сопротивлением приблизительно 51 Ом в различных диапазонах сканирования с шагом 100 кГц.
08.05.2015

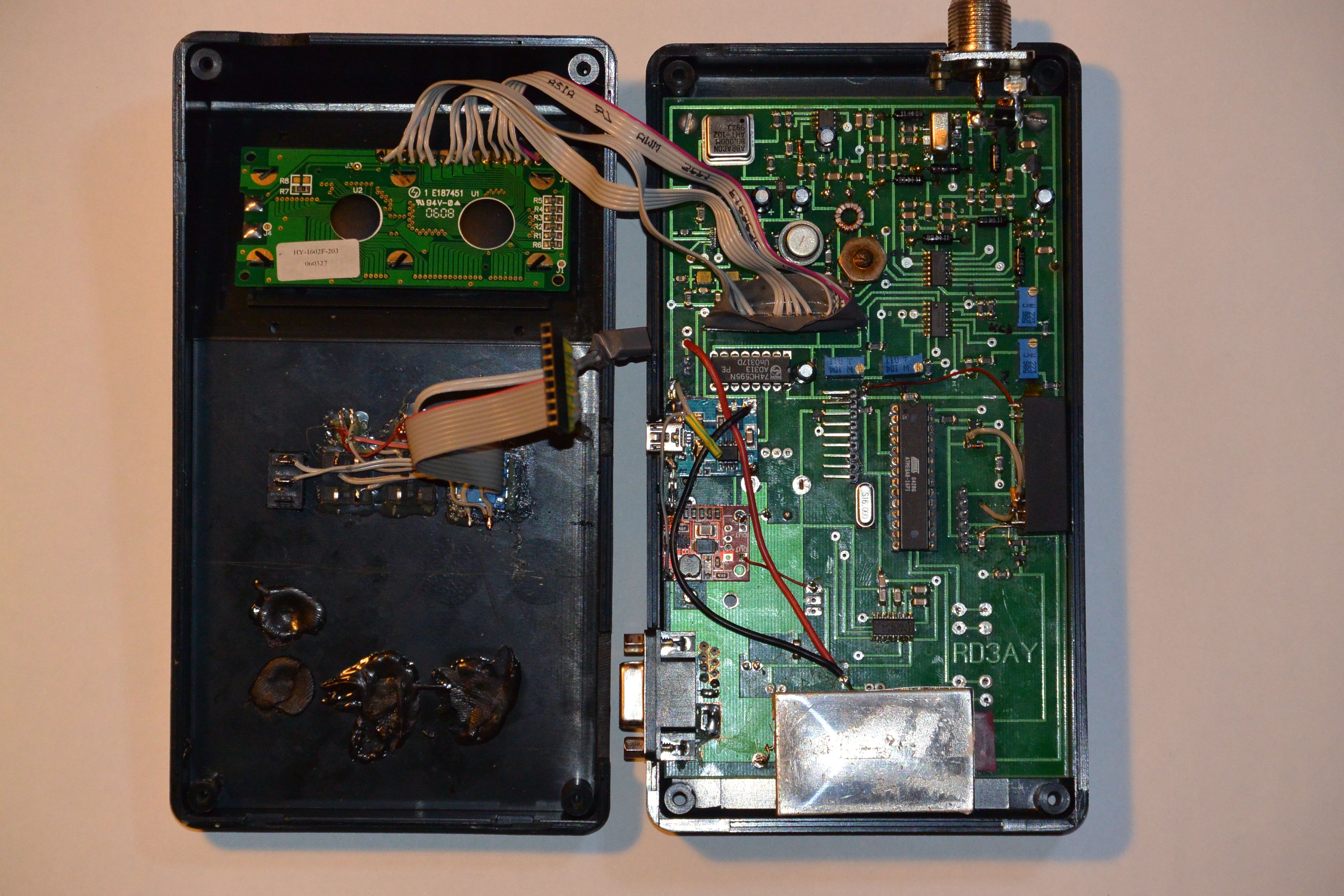

За многолетнее использование АА меня изрядно достал его недостаток - остутсвие внутреннего питания. Возня с внешними батареями, особенно в поле, напрягает. Я изрядно переделал прибор, вначале освободив в его нижней части место для размещения 12 вольтовых батарей, но в процессе переделки существенно переделал схему питания прибора, заменив 7805 рассеивающую довольно много тепла, на китайскую платку преобразователя 3,6 вольта в 5,1 В довольно стабильных, а 12 вольтовое питание, к стабильности которого гораздо меньше требований, получил из 5 вольт, при помощи преобразователя 5 вольт в 9 вольт, снятого с устаревшей сетевой компьютерной карты с коаксиальным эзернет разьемом.
В итоге, все это стало потреблять всего мнее 500 мА от единственного 3,6 вольтового литий-полимерного аккумулятора, для зарядки которого вредрил еще одну китайскую платку автоматического зарядного устройства от USB. На очереди удалить преобразрватель ТТЛ-RS-232 и добавить платку преобразователя USB-Com Ttl подключив его непосредственно к процессору прибора.
При таких переделках возникает проблема с встроенным в прибор индикатором нарпяжения на батарее. В типовой схеме включения после вышеупомянутых переделок он будет показывать напряжение после стабилизатора, что совершенно бесполезно. Поэтому надо перерзать дорожку от верхнего резистора делителя напряжения (11 кОм) к 12 вольтовому питанию и переподключить его гибким проводником к входу преобразователя 3,6 -> 5 вольт, попутно заменив этот резистор на другой спопротивлением примерно 2,2 кОм. Поскольку поправить внутреннюю прошивку для реальных показаний напряжения нет возможности, следует просто отметить для себя, сколько будет показывать прибор при напряжении на питающем элементе в 3,6 вольта (а Li-Po элементы не рекомендуется разряжать ниже этого напряжения), записать это значение и недопускать разрядки аккумулятора ниже записанного значения.
Ссылки на заказанные на DX.com платки:
USB 1A DC 2.5~6V to 5V Voltage Converter Module - Red - повышающий преобразователь для получения 5 вольт от одного Li-Po элемента.
1A Lithium Battery Charging Module - Blue - Зарядное устройство от USB для одного Li-Po элемента.
8364 HC-06 Wireless Bluetooth Serial Pass-Through Module for Arduino (Works with official Arduino Board)
- Bluetooth модуль. Хочу попробовать для беспроводного подключения прибора к компьютеру.
PL2303HX USB to TTL Converter Module - конвертер USB --> TTL - для подключения прибора непосредственно к компьютеру без различных переходников.
Описание преобразователя 5 --> 9 вольт дать не могу, но подобных можно найти много, достаточно с выходным напряжением 9-12 вольт и током в 100 мА максимум!
05.04.2009
Давно еще наталкивался на альтернативную (от прилагаемой в комплекте с АА-330) прибором программку,
все хотел попробовать её на предмет работы с USB-конверторами, да всё никак не мог найти, где...
Спасибо UA1ZET , за подсказку, где искать!
Так вот, несмотря на некоторую неполноценность функционала (в частности, невозможность сохранения
полученных результатов в графическом режиме), она РАБОТАЕТ с имеющимеся у меня USB-COM
переходниками! (один - rovermate, второй какой-то noname)
Это еще раз подтверждает, что проблема имеено в прилагаемом к прибору софте -
http://radiodesign.ru/category/aa-330
Так что всем, у кого есть проблема неработоспособности "родного" софта с USB-COM переходниками,
рекомендую попробовать вариант http://rd3ay.qrz.ru/setup.rar
со странички Константина, RD3AY.
По крайней мере, этот вариант дешевле покупки специального ноутбука для АА-330, предлагаемого
некоторыми участниками данного обсуждения.
23.04.2009 Принесли приборчик на ремонт. Включается. Но на дисплее все знакоместа индицируются чёрными. Прибор реагирует на нажатия кнопок. Внешний осмтр "внутренностей" ничего подозрительного не выявил. При дальнейшей проверке выяснилось:
1. Убита 7805 (6,5 в вместо 5.0)
2. Убита 78L09 (0.1 в вместо 9.0)
3. Убит опорный кварцевый генератор на 80.000 mHz (нет генерации)
По моему мнению, на прибор подали питание намного более допустимых 12 вольт (datasheet на 78L09 допускает максимальное входное напряжение на микросхему 30 V), для 7805 максимально входное- по datasheet - 35 V. От переполюсовки есть защитный диод, а самопроизвольно независящие друг от друга радиоэлементы "колллективно" не вылетают - это явно ВНЕШНЯЯ причина!
Естественно, как любой аналоговый измеритель, после ремонта прибор надо калибровать...
Методика калибровки (и некоторые другие возможные неисправности прибора) описаны на сайте автора прибора. (прим.RA9WOY Поскольку документ с описанием ремонта и калибровки тихо сгинул с сайта автора, я разместил здесь сохраненную копию этого документа. Кстати, обратите внимание, что по видимому, существует два варианта печатной платы, по крайней мере, в документе два несколько отличающихся снимка. Прибору, имеющемуся у меня, соответствует второй снимок.)
24.04.2009 Протестировал еще один USB-COM переходничок - USBSERIAL ADAPTOR GMUS-03. Он тоже работает с АА-330 как в терминальном режиме, так и с программкой http://rd3ay.qrz.ru/setup.rar
со странички Константина, RD3AY, но не с софтом, прилагаемым с прибором...

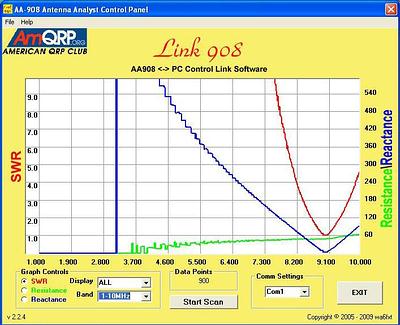

18.05.2009 Ещё одна программка, с помощью которой возможна работа с прибором
29.01.2010 " Подход к разработке альтернативного программного обеспечения для антенного анализатора AA-330. Хочу поделиться опытом программирования для АА-330 с коллегами по хобби. Алексей Сазыкин (RV6LQX)."
Вот, наконец-то появился софт, который нормально работает с USB-COM переходниками. Софт конечно, сыроват, но есть надежда, что общими усилиями он будет доведен до "кондиции" (прим. RA9WOY)
Продолжение следует!
